Controladores de Temperatura - Contadores - Temporizadores

CONTROLADORES ANALÓGICOS E DIGITAIS DE TEMPERATURA - FSCHEIB

A FScheib Equipamentos Eletrônicos desenvolve tecnologia própria para automação e controle de processos industriais.
Além de desenvolverem, fabricam e comercializam uma linha cada vez mais completa de equipamentos eletrônicos
voltados para diversos processos industriais.

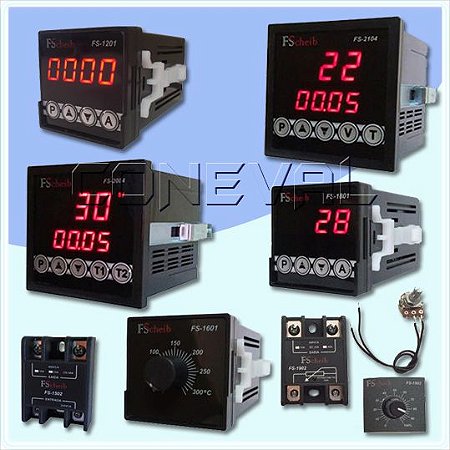

PRODUTOS DA EMPRESA:

FS-1801 - Controlador Digital de Temperatura:
FAIXA DE CONTROLE:
Termopar Tipo J de 0°C à 760°C e Termorresistência Pt100 de -50°C à 660°C
Atua com três modos distintos de controle de temperatura, sendo eles on-off para aquecimento,
on- off para refrigeração e temporizado para aquecimento.
Características do Produto:
1 entrada para sensor configurável termopar J ou termoresistência PT100.
1 saída a relé SPDT 5A / 240Vca
1 saída a relé SPST 5A / 240Vca
1 saída tensão 12Vcc/25mA (acionamento de relés de estado sólido).
Alimentação: 12 a 24V ( CC ou CA ) ou 100 a 240Vca 50/60Hz.
Dimensões: 48x48x100mm

FS-2004 - Controlador Digital de Tempo e Temperatura:

Entrada Configurável:
Termopar Tipo J de 0°C à 760°C
Termorresistência Pt100 de -50°C à 660°C
Frequência do sinal até 5Hz. -
Faixa de temporização: 1 segundo à 99.59 minutos.

Atua com três modos distintos de controle de temperatura, sendo eles on-off para aquecimento,
on-off para refrigeração e temporizado para aquecimento.
Características do Produto:
Entrada para sensor configurável termopar J ou termorresistência PT100 e 2 entradas contato seco ou sensor PNP para
acionamento dos temporizadores.
1 saída a relé SPST 10A / 240Vca,
2 saídas a relé SPST 5A / 240Vca
1 saída tensão 12Vcc / 25mA para alimentação do sensor PNP.
Alimentação: 12 a 24V ( CC ou CA ) ou 100 a 240Vca 50/60Hz.
Dimensões: 75x75x96mm

FS-2104 - Controlador Digital de Tempo e Temperatura para Fornos de Panificação:
Entrada Configurável:
Termopar Tipo J de 0°C à 760°C
Termorresistência Pt100 de -50°C à 660°C
Suporta três tipos distintos de fornos: elétrico, gás ou a lenha no caso do forno a gás, controlador faz a leitura do sensor
de chama para proteção do sistema.O controlador disponibiliza três saídas de controle sendo uma delas para controle da
temperatura (válvula gás ou resistência), a segunda saída para controle do vapor, e por fim a terceira saída para controle
da ignição ou temporizador.
Características do produto:
Entrada para sensor configurável termopar J ou termorresistência PT100.
1 entrada contato seco e 1 entrada sensor de chama.
3 saídas a relé SPST 5A / 240Vca.
1 saída tensão 12Vcc/25mA pulsada para acionamento do buzzer.
Alimentação: 12 a 24V ( CC ou CA ) ou 100 a 240Vca 50/60Hz.
Dimensões: 75x75x96mm

FS-1601 - Controlador Analógico para Temperatura:
É um equipamento com entrada para sensor termopar J e o modo de controle percentual para aquecimento.
O controlador disponibiliza uma saída para controle da temperatura, podendo ser determinada entre saída
a relé (contato seco) ou saída de tensão (acionamento de relés de estado sólido).
Equipamento dotado de duas faixas diferentes de controle: 0 à 300°c e 50 à 450°c.
Próximo ao valor ajustado no knob (botão de ajuste da temperatura) a saída começará a ocilar em uma
frequência lenta para que não ultrapasse muito e ficando próximo a temperatura desejada.
Características do produto:
1 entrada para sensor termopar J.
1 saída a relé SPDT 5A / 240Vca ou 1 saída tensão 12Vcc/25mA (acionamento de relés de estado sólido).
Alimentação: 110/220Vca 50/60Hz.
Dimensões: 48x48x100mm

FS-1201 - Contador ou Temporizador Configurável via Software:
É um equipamento que pode atuar em duas funções: contador ou temporizador, configurável via software.
Acionamento por entradas para sensores NPN e PNP ou contato seco independentes.
Função pause, reset externo e tecla frontal configuráveis via software.
Características do produto:
Frequência do sinal até 1kHz.
Faixa de contagem: 0 a 9999 unidades.
Faixa de temporização: 0,01 segundo a 99:59 horas
1 entrada sensor NPN, 1 entrada sensor PNP e 1 entrada contato seco.
1 saída a relé SPDT 5A / 240Vca e 1 saída tensão 12Vcc/25mA para alimentação do sensor PNP ou NPN.
Alimentação:12 a 24V ( CC ou CA ) ou 100 a 240Vca 50/60Hz.
Dimensões: 48x48x100mm

FS-1502 - Relés de Estado Sólido. (SSR): Entrada: 90 a 240Vca.
FS-1702 - Relés de Estado Sólido. (SSR): Entrada: 5 a 32 Vdc
Os relés de estado sólido, conhecidos também como chave estática ou mesmo ssr ( solid state relay ) tem como finalidade
chavear cargas elétricas substuindo com vantagens as contatoras.
Podemos citar como vantagens: silencioso, maior vida útil, pois não apresenta desgate mecânico, dimensional reduzido, etc...
Acionamento por zero-cross, aumento vida útil da carga elétrica, circuito snubber para proteção da saída led indicador de funcionamento.

Características do produto:
Saída a triac de 10, 25 e 40A /400Vca, conforme selecionado no ato do pedido.
Dimensões: 44x60x24mm

FS-1902 - Variador de Potência:

DESCRIÇÃO:
O variador de potência FS-1902 também conhecido como dimmer, efetua variação da tensão através do controle
por ângulo de fase sobre a carga.
A variação é dada pelo ajuste do potenciômetro externo, que acompanha o FS-1902 e deverá ser conectado a sua entrada.
Dispõe em seu frontal ajuste fino a ser feito para um melhor ajuste da tensão na carga, caso necessário.

Características do produto:
- Entrada para potenciômetro linear 500K.
- Saída a triac de 10, 25 e 40A /240Vca, conforme selecionado no ato do pedido.
- Dimensões: 44x60x24mm

APLICAÇÕES:
Máquinas de embalagem, máquinas de ensacar, seladoras, bicos de injetoras / sopradoras, hot-stamping,
máquinas para transfer, alimentadores vibratórios, etc...
_____________________________________________________________________________________________________________________________________

ALGUMAS APLICAÇÕES DOS PRODUTOS FSCHEIB
Fornos e estufas em geral, autoclave, hot-stamping, sistemas de aquecimento, prensas, extrusoras, injetoras,
sopradoras, seladoras, máquinas para fabricação de calçados, máquinas para setor alimentício e de embalagens,
máquinas de solda e corte, banho maria, quadros elétricos, Fornos para panificação ( elétrico, gás e a lenha ),
prensas térmicas, banho maria, seladoras, etc...
