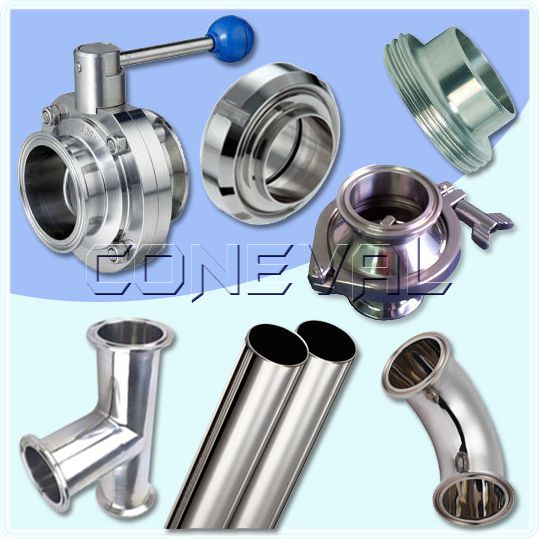

Tubos, Válvulas e Conexões Inox - Padrão OD - Sanitário

Código: CS-T-Con-OD

TUBOS E CONEXÕES EM AÇO INOX - PADRÃO OD - SANITÁRIO
Conexões Aço Inox Padrão OD Sanitário são utilizadas em indústrias alimentícias, bebidas, cosméticas e farmacêuticas,
que exigem normas sanitárias específicas.
Características:
Diâmetro: Ø 1/2" a 4″
Material: Inox AISI: 304/304L e 316/316L
Padrões: DIN – IDF – RJT – SMS e TC
Normas: DIN 11851 – ISO 2853 – BS 1864 SMS 1145 e ISO 2852




PESTANA CURTA / MSS SP-43 / STUB END
Norma de fabricação:
Pestana Curta: Tubing (OD) A-403 WPS e A-403CR, Nominal A-403CR
MSS SP-43: A-403CR MSS SP-43
Stub End: A-403CR ASME B16.9
Dimensões acima de Ø1/2"






VÁLVULA DE RETENÇÃO SANITÁRIA
Indústria alimentícia e farmacêutica
Finalidade: Impedir o fluxo reverso (retorno), controlando o sentido de produtos
alimentícios e farmacêuticos.
Características Técnicas:
Diâmetros:
1” – 1.1/2” – 2” – 2.1/2” – 3” – 4”
Materiais:
Partes em contato com o produto:
Aço inoxidável AISI 304 ou AISI 316L.
Conexões: TC (Tipo Clamp) ou Macho SMS, RJT ou DIN.
Vedações: Elastômero EDPM conforme FDA.
Acabamento superficial: Polimento mecânico Ra < 0,50 µm.
Temperatura de operação: Até 220ºC (Viton®).
Pressão de abertura: 0,07 Kgf/cm².


VÁLVULA BORBOLETA SANITÁRIA
Indústria alimentícia e farmacêutica
Características Técnicas
Diâmetros:
1” – 1.1/2” – 2” – 2.1/2” – 3” – 4” – 6”
Materiais:
Partes em contato com o produto em aço inoxidável AISI 304 ou AISI 316-L. .
Projeto: Sem pontos mortos. Instalação na vertical ou horizontal.
Alavanca para abertura e fechamento regulável com trava em até 05 pontos.
Aceitam Unidade de Limpeza CIP.
Conexões: TC (Tipo Clamp), RJT, SMS, DIN ou Solda.
Vedações: EPDM, Silicone ou Viton®
Acabamento superficial: Polimento mecânico Ra máx. 0,50 µm.
Alternativa eletrolítico Ra máx. 0,38 µm
Pressão de trabalho: 10 kgf/cm².
Temperatura de operação: Até 220ºC (Viton®).


VÁLVULA DE ESFERA SANITÁRIA
Passagem Plena – Tripartida
Cavidade preenchida evitando pontos mortos.
Acionamento: Manual ou Pneumática.
Modelo: 2 vias tripartida, 3 vias 4 partes.
Características Técnicas
Materiais: Partes em contato com o produto fabricadas em aço inoxidável AISI 316-L.
Vedações: Anéis, sede e bucha em PTFE - conforme FDA 177.2600
Alavanca em aço inoxidável AISI 304.
Projeto Sanitário: Passagem plena e cavidade preenchida.
Aceitam Unidade de Limpeza CIP e SIP
Padronização:
Diâmetros: 1” – 1.1/2” – 2” – 2.1/2” – 3” – 4”
Acabamento superficial interno polimento mecânico Ra máx. ≤0,50 µm.
Conexões Clamp, Solda, SMS ou RJT.
Pressões de Trabalho: 10 a 30 bar, dependendo do material de vedação e temperatura.
Temperatura de operação: -20ºC até 150ºC.
