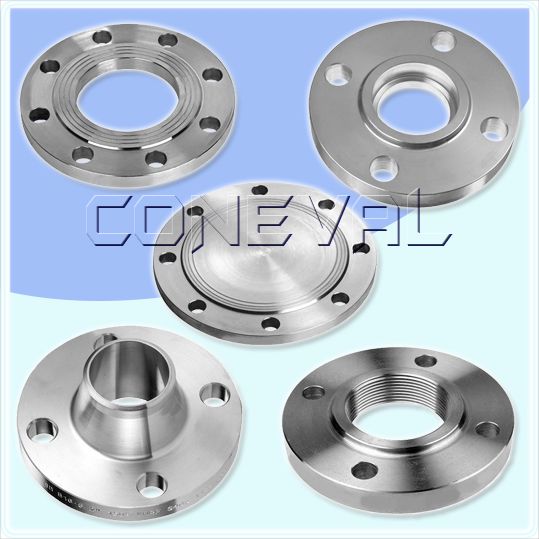

Flanges em Aço Carbono e Aço Inox

Código: FL-AC-AI

FLANGE DE ENCAIXE – SOBREPOSTO (SW – SOCKET-WELD)

Opera na classe de 150# a 2500#
É parecido com o tipo sobreposto, porém mais resistente, pois tem encaixe completo para a ponta do tubo e necessita apenas de uma solda externa,
desenvolvendo menor tensão residual. O flange SW, Socket-Weld não é indicado para serviços de alta corrosão e tem aplicação em quaisquer condição
de temperatura desde que não sujeito a severos gradientes térmicos e com pressão moderada. Geralmente usado com pequenas bitolas, é fabricado
de aço-carbono, aço inoxidável ou liga de carbono. Com ranhuras espiral, excêntrica, concêntrica. Disponível nas bitolas de 1/2 a 24”,
classe 150# a 2500#, schedule 40, 80, 160, XXS e face RF, FF, RTJ e macho-fêmea.


FLANGE DE PESCOÇO - (WN – WELDING-NECK)

Transfere a pressão para tubulação
Usado para qualquer combinação de pressão e temperatura, o flange WN - Welding-Neck, ligado ao tubo por uma única solda, de topo, dá origem a
menores tensões residuais que o tipo sobreposto. Para sua montagem é necessário que o tubo seja cortado na medida exata e biselado para solda de topo.
É projetado para transferir a tensão para a tubulação, reduzindo assim as grandes concentrações de pressão na base do flange. Em conformidade com
a norma ASME/ANSI B 16.5, atende as classes de pressão 150 a 1.500 lbs, com ou sem ressalto. Além disso, pode ser requisitado com acabamento da
junção ranhura.
Pode ser fabricado nos seguintes materiais: aço-carbono, aço inoxidável ou liga de carbono nas bitolas de 1/2 a 24” e com classe 150# a 2500#.


FLANGE DESLIZANTE – (SO – SLIP-ON)

Deslizante sobre o tubo
O flange SO possui diâmetro nominal maior para que as tubulações passem por dentro dele antes da solda que é feito por dentro e por fora para evitar
vazamentos e ter mais resistência . Fabricadas nas classes de pressão 150 a 1500 lbs.


FLANGE SOLTO – (LJ – LAP-JOINT)

Atende a norma ANSI B16.5
O flange LJ - Lap-joint não é fixo à tubulação, podendo deslizar livremente no tubo, só se detendo na extremidade do tubo onde é soldada uma peça
denominada de pestana (stub-end).
Aplica-se em tubulações de materiais nobres, de custo elevado, pois o flange solto não entra em contato com o fluido e portanto pode ser de material
menos nobre. Produzido de aço-carbono, aço inoxidável ou liga de carbono, tem bitola de 1/2 a 24”, classe 150# a 2500# e atende a norma ANSI B16.5.
Destina-se à montagem de linhas que utilizam pestanas, proporcionando facilidade de alinhamento dos furos.


FLANGE ROSCADO – (SCR – SCREWED)

Pode ser montado sem solda
Apropriado para tubos não soldáveis, como ferro fundido, aço galvanizado e materiais plásticos, o flange roscado SCR  Screwed oferece, como principal
vantagem, a possibilidade de ser montado sem solda. Em conformidade com a norma ASME/ANSI B16.5, para as classes de pressão 150 a 1500 lbs,
com ou sem ressalto. É fabricado com aço-carbono, aço inoxidável ou liga de carbono, nas bitolas de 1/2 a 24” e classe 150# a 2500#.


FLANGE CEGO

Sem diâmetro nominal interno
Utilizado em finais de linhas e fechamento de bocais, proporciona tamponamento de fácil remoção. O flange cego Blind apresenta, como característica
principal, não ter o diâmetro nominal (interno). Fecha as extremidades de sistemas de tubulação, fim de linha ou futura ampliação.
É usado também para acesso ao interior de tubos, vasos de pressão, tanques, etc. Fabricado conforme a norma ASME/ANSI B 16.5, para as classes
de pressão 150 a 1500 lbs, vem com ou sem ressalto. Pode ser produzido de aço-carbono, aço inoxidável ou liga de carbono, com bitolas de 1/2 a 24”
e classe 150# a 2500#.


PESTANA CURTA
Fabricadas a partir de chapas, podem ser com ou sem costura, possuem a face lisa e pescoço curto.
Estampadas: Diâmetros: 1/2'' até 10''
Calandradas: Acima 10''
Espessuras: 2,00mm até 1/2''
Padrão de Fabricação: O.D ou SCH
Materiais: Aço carbono ou Aço inox 304/304L, 316/316L


PESTANA CURTA E STUB END
Possuem acabamento para encaixe do flange, a face contém ranhuras.
Norma de Fabricação: MSS-SP43 e ANSI-B16.9
Diâmetros: 1/2'' até 42''
Espessuras: 2,00mm até 1/2''
Padrão de Fabricação: O.D ou SCH
Materiais: Aço carbono ou Aço inox 304/304L, 316/316L
