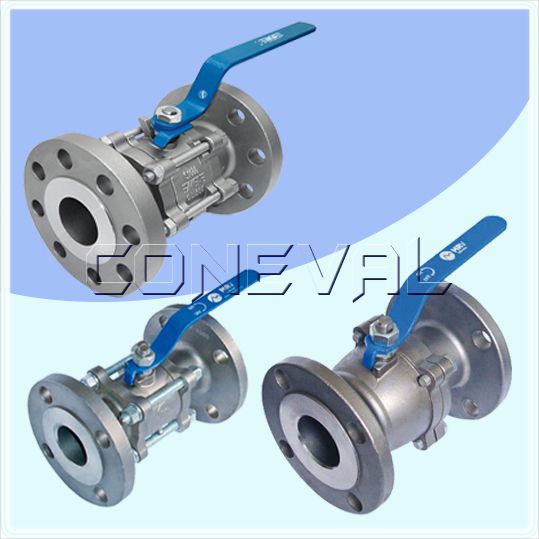

VÁLVULA ESFERA - BIPARTIDA - PASSAGEM PLENA - FLANGES CLASSE 150 E 300
Válvula de bloqueio de fluxo, indicada para aplicação em diversos tipos de fluidos com ampla faixa de temperatura e pressão,
conforme ASME B16.34. Construção bipartida que elimina alto torque de operação e evita danos às sedes.
Haste à prova de expulsão.
De fácil aplicação para trava de cadeado.
Disponível na construção Fire Safe nas bitolas de 1” a 4”.

DADOS TÉCNICOS:
Construção: ASME B 16.34
Testes API 598 ISO 10497/API 607 (Fire Safe)
DIÂMETROS DISPONÍVEIS:
Extremidades Flangeadas de  1/2” a 12” conforme:  ASME-B16.5 - Classe 150.
Dimensões Face a Face conforme ASME B 16.10.
Extremidades Flangeadas de      2” a 12” conforme:  ASME-B16.5 - Classe 300.
Dimensões Face a Face conforme ASME B 16.10.
Acabamento com ranhuras espirais dos Flanges conforme MSS-SP-6
Corpo e Tampas:
ASTM-A216-WCB / ASTM-A351-CF8 / ASTM A351-CF8M / ASTM-A351-CF3 / ASTM-A351-CF3M
ASTM-A217-CA15 / ASTM-A995-1B / ASTM-A995-4A / ASTM-A995-6A
Esfera:
ASTM A351-CF8 / ASTM-A351-CF8M / ASTM-A351-CF3 / ASTM-A351-CF3M / ASTM A217-CA15 / IC416 / ASTM-B16-C360
ASTM-A995-1B / ASTM-A995-4A / ASTM-A995-6A / ASTM-A182-F51 / ASTM-A182-F55 / ASTM-A182-F321
Haste:
AISI-304 / AISI-304L / AISI-316 / AISI-316L / AISI-1020 / AISI-410 / AISI-416 / ASTM-A182-F51 / ASTM-A182-F55 / ASTM-A182-F321
Outros materiais sob consulta.
Vedações:
PTFE / Stellite
Vedação metal x metal para uso em temperaturas de até 400ºC, nas bitolas de 1” a 4”.
Acionamento por alavanca (tubo).

VÁLVULA ESFERA - TRIPARTIDA - FLANGES CLASSE 150
Válvula de bloqueio de fluxo, indicada para utilização em diversos líquidos, gases e vapores em ampla faixa de temperatura
e pressão conforme norma ASME B16.34. Construção tripartida (um corpo e duas tampas), facilitando a manutenção sem a
necessidade de desconectar as extremidades da linha. Haste à prova de expulsão. Disponível na construção com dupla
vedação, o que proporciona maior segurança quando utilizadas em linha de vapor. De fácil aplicação para trava de cadeado.

DADOS TÉCNICOS:
Construção: BSI BS EN ISO 17292  / ASME B 16.34
Teste de estanqueidade: API 598.
DIÂMETROS DISPONÍVEIS:
Passagem Reduzida:   1/2” a 3”
Passagem Plena: 1/2” a 2.1/2”
EXTREMIDADES FLANGEADAS: ASME-B16.5 Classe 150 - Face a face conforme ASME-B16.10 - Acabamento dos Flanges: MSS-SP-6
Corpo e Tampas: ASTM-A216-WCB / ASTM-A351-CF8 / ASTM A351-CF8M
Esfera: ASTM A351-CF8 / ASTM-A351-CF8M / ASTM A217-CA15 / IC416 / ASTM-B16-C360
Haste: AISI-304 / AISI-304L / AISI-316 / AISI-316L / AISI-1020 / AISI-410 / AISI-416 / ASTM-A182-F51 - Outros materiais sob consulta.
Vedações:
PTFE / Comp. L

VÁLVULA TIPO ESFERA – TRIPARTIDA - SÉRIE 1000 - FLANGES CLASSE 300
Válvula de bloqueio de fluxo, indicada para utilização em diversos líquidos, gases e
vapores em ampla faixa de temperatura e pressão conforme norma ASME B16.34.
Construção tripartida (um corpo e duas tampas), facilitando a manutenção sem a necessidade de
desconectar as extremidades da linha.
Haste à prova de expulsão.
Válvula tripartida com exclusivo sistema de vedações enclausuradas que aumenta a resistência
das sedes de vedação, melhorando o desempenho da válvula.
De fácil aplicação para trava de cadeado.
DADOS TÉCNICOS:
Construção BSI BS EN ISO 17292  - ASME B 16.34
Testes de estanqueidade:  API 598
DIÂMETROS DISPONÍVEIS:
Passagem reduzida: de 1/2” a 4”
Passagem plena: de 1/2" a 3"
EXTREMIDADES FLANGEADAS: ASME-B16.5 - Classe 300 - Face a face  ASME-B16.10 - Acabamento dos Flanges: MSS-SP-6
Corpo e Tampas: ASTM-A216 WCB / ASTM-A351-CF8 / ASTM-A351-CF8M
Esfera: ASTM-A351-CF8 / ASTM-A351-CF8M / ASTM-A217-CA15 / IC416 / ASTM-B16-C360
Haste: AISI-304 / AISI-304L / AISI-316 / AISI-316L / AISI-1020 / AISI-410 / AISI-416 - Outros materiais sob consulta
Vedações: PTFE / COMP L

VÁLVULA DE ESFERA MONOBLOCO - PARA FUNDO DE CALDEIRA - CLASSE 150 E 300.
Válvula de bloqueio de fluxo, indicada para aplicações em diversos tipos de fluido com ampla faixa de temperatura e pressão
conforme ASME B16.34. Indicada para aplicação em vapor saturado, limitado a pressão de 16 kgf/cm2.
Acionamento manual por alavanca com ou sem trava para cadeado, acionamento automático por atuador pneumático ou atuador elétrico.
Corpo em única peça com tampa roscada em uma das extremidades, o que minimiza pontos de fuga de fluido, oferecendo segurança
absoluta com vedação estanque. Haste à prova de expulsão. Esfera com furo de contato.
Estas válvulas de esfera são indicadas para utilização em descarga de caldeira a temperatura máxima de
200ºC a 16 bar de pressão (vapor saturado). Sua geometria interna ameniza a turbulência provocada
pela velocidade do fluido, ocasionando um efeito VENTURI, arrastando dessa maneira sólidos em suspensão.

DADOS TÉCNICOS:
Construção:  ASME B 16.34
Teste de Estanqueidade: API-598.
DIÂMETROS DISPONÍVEIS:
Passagem reduzida: de 1.1/2” e 2”
EXTREMIDADES FLANGEADAS: ASME-B16.5 - Classe 150 e 300 - Face a face  ASME-B16.10 - Acabamento dos Flanges: MSS-SP-6
Corpo e Tampas: ASTM-A216 WCB
Esfera: ASTM-A351-CF8 / ASTM-A351-CF8M / ASTM-A217-CA15 / IC416 / ASTM-B16-C360
Haste: AISI-304 / AISI-304L / AISI-316 / AISI-316L / AISI-1020 / AISI-410 / AISI-416 - Outros materiais sob consulta
Vedações: TCS
