Manômetros Industriais e Petroquímicos

Código: CS-Man

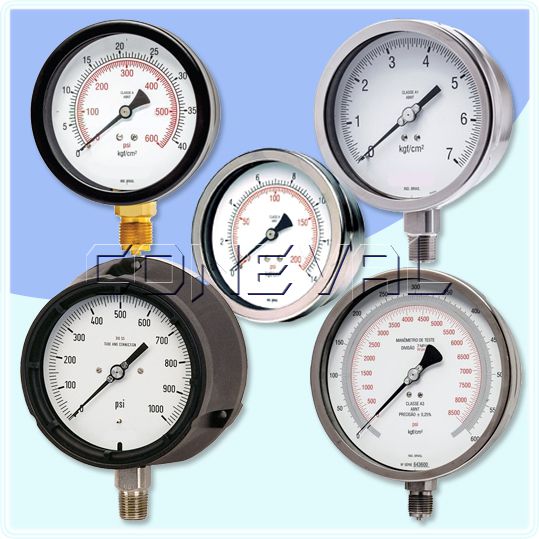

Manômetro industrial ou Petroquímico. Manômetro para gás de amônia, manômetro para baixa pressão mbar, manômetro padrão para teste,
Manômetro para prensa hidráulica. Manômetro escala em Toneladas. Manômetro total inox. Manômetro com contato elétrico.

MANÔMETRO - VACUÔMETRO - MANOVACUÔMETRO INDUSTRIAL
Manômetro desenvolvido para atender uma ampla aplicação nas indústrias, onde os processos ou ambientes contenham
fluidos ou gases que não sejam agressivos ao aço carbono ou latão. Considerado um instrumento “completo”, pela sua
versatilidade em admitir diversos tipos de montagens e uma vasta possibilidade de acessórios.
Diâmetro da caixa: 63, 100 e 150 mm.
Caixa e anel (invólucro): Em aço carbono com pintura na cor preta.
Grau de proteção: IP65
Vedação: Borracha nitrílica.
Ponteiro: Leve, balanceado com opcional de ajuste micrométrico.
Caixa hermética para enchimento de glicerina em processos com vibração.
Sensor: Tubo bourdon em  latão
Conexão: Em latão na vertical ou Horizontal com rosca de 1/4" ou 1/2" BSP ou NPT.
Precisão: +/- 2% do F.E.
Visor: de vidro com 3mm de espessura.
Escalas: Vácuo até 1000 Bar ou Kgf ou Psi.


MANÔMETRO - VACUÔMETRO - MANOVACUÔMETRO PETROQUÍMICO (TOTAL INOX)
Foram desenvolvidos para atender uma ampla aplicação nas indústrias químicas, farmacêuticas,
alimentícias, petroquímica, têxteis, etc.
Este modelo é considerado um instrumento completo, pela sua versatilidade em admitir diversos tipos
de montagens e uma vasta possibilidade de acessórios.
Caracteriza-se por sua construção totalmente em aço inoxidável AISI 304, onde faz do modelo um dos instrumentos
de maior resistência a impactos e a corrosão, sem alterar sua classe de precisão.
Diâmetro da caixa: 50, 63, 100, 114 e 150 mm.
Caixa e anel (invólucro): Em aço inox 304 ou 316.
Grau de proteção: IP65
Vedação: Borracha nitrílica.
Ponteiro: Leve, balanceado com opcional de ajuste micrométrico.
Caixa hermética para enchimento de glicerina em processos com vibração.
Sensor: Tubo bourdon em “C” em aço inox 316 até 70 kgf – Acima, modelo helicoidal.
Conexão: Na vertical ou Horizontal com rosca de 1/4" ou 1/2" BSPou NPT.
Precisão: +/- 2% do F.E.
Visor: de vidro com 3mm de espessura.
Escalas: Vácuo até 1000 Bar ou Kgf ou Psi.


MANOVACUÔMETRO PARA USO EM NH3 (GÁS DE AMÔNIA)
Destinado à aplicações em processos que operam com o gás Nh3 (Amônia), seu mostrador possui uma escala de equivalência,
indicando pressão e a temperatura.
Caixa (invólucro): de 100 ou 160mm – em aço inoxidável ou aço carbono.
Grau de proteção: IP65
Ponteiro: Leve, balanceado e com ajuste micrométrico.
Sensor: Tubo bourdon em aço inox.
Visor: de vidro com 3mm de espessura.
Conexão: Com rosca de 1/4" ou 1/2" – NPT ou BST.
Precisão: 1% do F.E. (acrescentar mais 0,5% em caso de enchimento com glicerina).
Escalas:
Escala vácuo em: -cmHg e -PolHg .
Escala pressão: lbf/pol² e Kgf/cm²
Escala temperatura: em ºC.


MANÔMETRO DE PROCESSO DE BAIXA PRESSÃO (MMCA ou MBAR)
Instrumentos de baixa pressão com qualidade e excelente precisão e durabilidade.
Utilizados em industrias de papel e celulose, gráficas, chaminés, equipamentos onde o meio não seja agressivo
ou meios gasosos de baixa pressão e aferição na saída de gás de queimadores ou aquecedores.
Fabricados com cápsula em liga de cobre, com corrugações projetadas de tal forma que a escala permanece
linear em toda sua extensão.
Possui grande versatilidade de montagens para perfeita adequação a todos os tipos de processo.
Caixa (invólucro): em aço carbono.
Visor: em vidro plano.
Elemento sensor: (capsula) em ligas de cobre.
Soquete e mecanismo: em Latão.
Mostrador: fundo branco com inscrições em preto.
Solda estanho.
Classe de precisão B - ABNT ( ±3/2/3% F.E.).
Temperatura máxima para uso 60°C.
Faixas de pressão aplicáveis: vácuo, manovácuo de 15 à 600mbar ou mmca.


MANÔMETRO PARA PRENSA HIDRÁULICA
Material: Caixa em aço carbono com pintura epoxi preta ou aço inox.
Mostrador: 100 e 160 mm.
Conexão: Em Latão com saída na Vertical ou Horizontal (traseira)
Rosca: Macho de 1/4" ou 1/2", NPT ou BSP.

Faixa de Pressão: 0,6 até 1000 Kgf/cm²



Quando o manômetro se destina a medir a força total de uma prensa ou equipamento hidráulico é
indispensável informar o diâmetro ou a área do pistão ou a equivalência, entre a força (T) e a pressão (P).
FORÇA  dividido por  (R² x   π  "valor do PI" )
EXEMPLO: Pistão com diâmetro interno de 7,5cm. Raio = 3,75 (3,75x3,75x3.1416) =44,17 de Área.
Veja o Manômetro da foto acima com escala final = 40 Ton. = 40000 kg. (considerar sempre a escala final do manômetro).
Como mostra o modelo acima "final da faixa vermelha".  40000 kg  dividido por 44,17 =905 kgf/cm2.

Para esse diâmetro de pistão e para 30 Ton. de trabalho, estaremos utilizando 680 kgf/cm² de pressão.
NÃO UTILIZAR A FAIXA VERMELHA (PERIGO).
Não utilize manômetro em TONELADA se não souber para que diâmetro de pistão ele foi fabricado.


ACESSÓRIOS NOS MANÔMETROS ANALÓGICOS. (CASO SOLICITADO)


PONTEIRO DE MÁXIMA
Ponteiro Registrador de Máxima (Arraste) Indicados para equipamentos onde a oscilação do ponteiro do instrumento
é muito rápida não sendo possível observar, visualmente, o pico de pressão.
Este ponteiro é engastado ao ponteiro do instrumento e após ter sido arrastado permanece no ponto máximo atingido
possibilitando a leitura. O retorno é feito externa e manualmente.
São montados em visores com diâmetros nominais 62, 100 e 160mm. (outros sob consulta).
Material: Alumínio Pintado na cor vermelha.




CONTATO ELÉTRICO EQUIPADOS EM MANÔMETROS E TERMÔMETROS.
Projetados para serem utilizados em manômetros ou termômetros.
Tem como função fechar ou abrir circuitos elétricos com a finalidade de acionar alarmes visuais, sonoros,
dispositivos de segurança ou manter a pressão ou a temperatura dentro de uma faixa desejada.

Com contato simples ou duplo.
Contato simples: NA ou NF.
Contato duplo: NA-NA, NF-NF, NA-NF, NF-NA.
Cores dos ponteiros: Verde=NA. Vermelho=NF
Com ou sem magneto.
Magneto: Estabilizar o contato em locais com vibrações.

Ajuste dos Contatos: Por botão externo adaptados nos instrumentos.
Visor dos instrumentos: Vidro plano ou policarbonato tipo bolha.

Capacidade elétrica:
380 VCA/ 10 VA
Tensão aplicada:
1500 VCA/ 1 min.


PREENCHIMENTO DE LÍQUIDOS NOS MANÔMETROS:
Uma vez determinada a necessidade de um manômetro preenchido com líquido,
o próximo passo consiste em selecionar o tipo de enchimento:
A glicerina satisfaz grande parte das aplicações. Além de ser o enchimento mais barato,
sua faixa de temperatura de operação vai de -30 a 66°C (-20 a 180°F).
Os instrumentos preenchidos com silicone exibem uma faixa de serviço maior: -40 a 121°C (-40 a 250°F).
Fluidos oxidantes requerem o uso de halocarbono, que apresentam uma faixa de serviço entre -40 a 121°C (-40 e 250°F).
O movimento do ponteiro é mais acentuadamente desacelerado em temperaturas na parte inferior dessas faixas.




FLANGES/GRAMPOS:
FINALIDADE
Grampo ou flange dianteiro – para fixação em furo de painel.
Flange traseiro – para fixação em superfície lisa.
Manômetro com conexão na vertical.


PARAFUSO RESTRITOR:
FINALIDADE
Diminuir o orifício de passagem do fluído na conexão  do manômetro em processos
com pulsações, protegendo o mecanismo contra desgastes.
