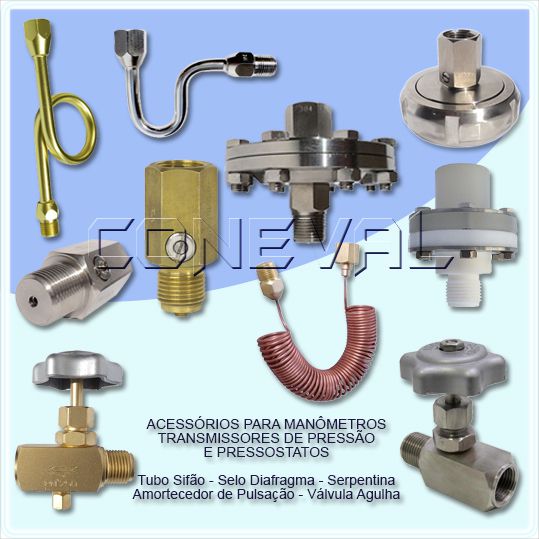

Acessórios para Manômetros - Pressostatos - Transmissores

SELO DIAFRAGMA PARA MANÔMETROS - PRESSOSTATOS E TRANSMISSORES DE PRESSÃO
SISTEMA DE SELAGEM
- Selagem em instrumentação é o sistema utilizado para isolar o fluído de um processo, do seu dispositivo de medição:
(ex.: manômetro, pressostatos ou transmissor de pressão).
Quando devemos usar selagem?
- Quando o fluído for corrosivo;
- O fluído for um gás com possibilidade de condensação;
- O fluído for um líquido com sólidos em suspensão;
- O fluído for um líquido pastoso;
- O fluído tende a cristalizar-se com variações na temperatura;
- O fluído não pode permanecer parado nas tomadas de impulsos e no próprio medidor.
Tipos de selagem:
Os tipos de selagem mais utilizados nos processos em geral são:
- Selo líquido;
- Selo de ar;
- Selo volumétrico (selo diafragma)
Com relação aos nossos produtos falaremos sobre selo volumétrico.
SELO VOLUMÉTRICO – (SELO DIAFRAGMA):
Em situações em que estivermos lidando com fluídos viscosos os quais também corrosivos ou solidificantes,
usaremos este tipo de selagem que consiste de uma câmara, a qual está em contato com o elemento medidor.
Sendo que esta comunicação poderá ser feita utilizando-se um capilar.
Para uso em Oxigênio, ou outros agentes altamente oxidantes, utilizar Halocarbono como fluido de enchimento.
Para uso em Cloro e compostos, o fluido de enchimento deve ser Halocarbono, o diafragma Tântalo e o corpo inferior em Hastelloy C.
Para efetuar o enchimento nos sistemas de selagem volumétrico, o fazemos com auxílio de uma bomba de vácuo.

CARACTERÍSTICAS:
CORPO SUPERIOR
Aço carbono SAE 1020.
Aço inoxidavel AISI 304 ou 304L.
Aço inoxidavel AISI 316 ou 316L
CORPO INFERIOR
Aço carbono SAE 1020.
Aço inoxidavel AISI 304 ou 304L.
Aço inoxidavel AISI 316 ou 316L
PARAFUSOS/PORCAS:
Aço liga ou aço inoxidavel AISI 300.
DIAFRAGMA:
Aço inoxidavel AISI 316L (opcional: revestido de teflon) ou ligas nobres tantalo, monel, hasteloy C.
ANEIS DE VEDAÇÃO:
Juntas de teflon ou borracha nitrilica.
CONEXÃO AO PROCESSO:
Conexão roscada;
Conexão flangeada;
Conexão assépitca - (montagem com braçadeira para desmonte e limpeza).Exemplo: Indústria farmacêutica,
processamento de alimentos, leite e derivados, biotecnologia, mercados de filtração, cervejarias, destilarias, vinícolas,
plantas produtoras de sucos, etc.

TUBOS TIPO SIFÃO
MODELOS: Tipo trombeta e tipo “U”. (informar)
CONEXÃO: Rosca macho ou fêmea de 1/4" ou 1/2" BSP ou NPT. (informar)
MATERIAL: Latão, aço carbono, aço inox 304 ou 316. (informar)
FUNÇÃO: Acoplados a manômetros ou outros instrumentos de pressão, quando estes devem ser instalados
em linhas de vapor ou líquidos cuja temperatura supera o limite de temperatura de operação do instrumento.




AMORTECEDORES DE PULSAÇÃO PARA MANÔMETROS
MODELOS: Tipo esfera, tipo pistão e de regulagem.
FLUÍDOS: de baixa viscosidade.
CONEXÃO: Rosca de 1/4" ou 1/2" BSP ou NPT.
MATERIAL: Latão, aço carbono, aço inox 304 ou 316.
PRESSÃO DE TRABALHO:
Em latão: 0 a 250 Bar
Em aço inox: 0 a 400 bar.
FUNÇÃO: Proteger o manômetro contra pulsações ou golpes repentinos no sistema (golpe de ariete).

VÁLVULA TIPO AGULHA - EM LATÃO OU AÇO INOX
MODELOS:
Duas vias - regular ou cessar a passagem de fluído até o manômetro ou pressostato.
Duas vias com dreno – cessar a passagem do fluido até o manômetro e utilizar o dreno para dar
escape a pressão retida no interior dos instrumentos (manômetros e pressostatos)
CONEXÃO: Rosca de 1/4" e 1/2" BSP ou NPT.
MATERIAL:  Latão ou aço inox 304 e 316.
FUNÇÃO: Interromper a passagem de fluídos para eventual manutenção/aferição ou troca dos instrumentos sem interromper o processo.


SERPENTINA PARA MANÔMETROS
A utilização da serpentina é fundamental, em instalações sujeitas a severas condições de vibração mecânica.
Com capilar flexível em aço inoxidável ou latão, permite grande mobilidade e manuseio na instalação do instrumento,
onde sempre na extremidade da rosca fêmea é giratória.
CONEXÃO: Rosca macho ou fêmea de 1/4" e 1/2" BSP ou NPT.
MATERIAL:  Latão ou aço inox 304 e 316.
COMPRIMENTO: 1,0 - 1,5 - 2,0 - 3,0 – 4,0 e 5,0 metros.
FUNÇÃO: Isolar o manômetro do processo vibrante, dissipar a temperatura do fluído e amortecer possíveis golpes.
