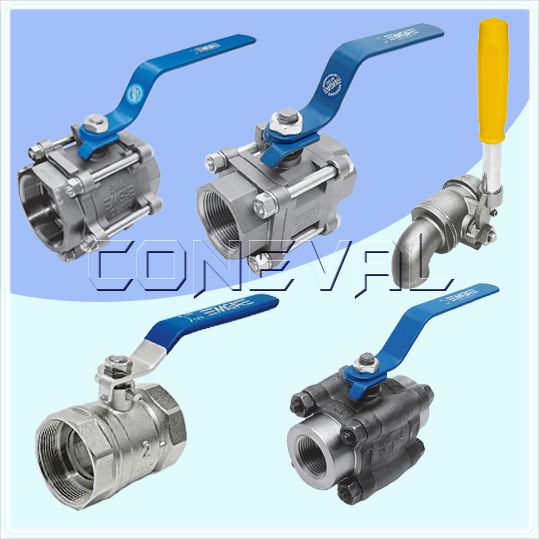

Válvula Esfera - Extremidades Roscadas ou Para Solda

Código: CS-V-Esf-Rosca

VÁLVULA DE ESFERA – TRIPARTIDA – CLASSE 300
Válvula de bloqueio de fluxo Classe 300 indicada para utilização em diversos líquidos,
gases e vapores em ampla faixa de temperatura e pressão conforme norma ASME B16.34.
Construção tripartida (um corpo e duas tampas), facilitando a manutenção sem a necessidade de desconectar as extremidades da linha.
Haste à prova de expulsão.
Disponível também na construção com dupla vedação, o que proporciona maior segurança quando utilizadas em linha de vapor.
De fácil aplicação para trava de cadeado.

DADOS TÉCNICOS:
Construção ASME B 16.34
Testes de estanqueidade conforme API 598


DIÂMETROS DISPONÍVEIS:
Passagem Reduzida: 1/2" – 3/4" – 1” – 1.1/4” – 1.1/2” – 2” - 2.1/2” – 3”
Passagem Plena: 1/4" – 3/8” – 1/2" – 3/4” – 1” – 1.1/4” – 1.1/2” – 2” – 2.1/2
”
CONEXÕES:
ROSCA BSP - ISO 228
ROSCA NPT - ANSI/ASME B 1.20.1
SOLDA SW - ASME B 16.11
SOLDA BW - ASME B 16.25
MATERIAIS:
Corpo e Tampas:
ASTM A216 - WCB ASTM A351 - CF8 ASTM A351 - CF8M
Esfera: ASTM A351 - CF8 ASTM A351 - CF8M ASTM A217 - CA15 IC416 ASTM B16 - C360
Haste: AISI - 304 AISI - 304L AISI - 316 AISI - 316L AISI - 1020 AISI - 410 AISI - 416


VÁLVULA DE ESFERA TRIPARTIDA – SÉRIE 1000 – ESTRUTURA TUBULAR
Estrutura tubular desenvolvida com maior número de parafusos, proporcionando maior segurança a vazamentos externos
aumentando a robustez da válvula. Dotada de guias de apoio para alojamento dos parafusos, o que proporciona maior resistência,
eliminando empenamento das tampas. Válvula tripartida com exclusivo sistema de vedações enclausuradas que aumenta a
resistência das sedes de vedação, melhorando o desempenho da válvula.

DADOS TÉCNICOS:
Construção: BSI BS EN ISO 17292 - ASME B 16.34
Testes de estanqueidade conforme API 598.

DIÂMETROS DISPONÍVEIS:
Passagem Reduzida:
1/2” - 3/4" - 1" - 1.1/4" - 1.1/2" - 2" - 2.1/2" - 3" - 4”
Passagem Plena: 1/4" - 3/8" - 1/2” - 3/4" - 1" - 1.1/4" - 1.1/2" - 2" - 2.1/2" - 3" - 4”

CONEXÕES:
ROSCA BSP - ISO 228
ROSCA NPT - ANSI/ASME B 1.20.1
SOLDA SW - ASME B 16.11
SOLDA BW - ASME B 16.25
MATERIAIS:
Corpo e Tampas: WCB ASTM A216 - ASTM A351-CF8 (304) - ASTM A351-CF8M (316).

Esfera: ASTM A351-CF8 - ASTM A351-CF8M - ASTM A217-CA15 - IC416 - ASTM B16-C360
Haste: AISI-304 – AISI-304L - AISI-316 – AISI-316L - AISI-1020 - AISI-410 - AISI-416
Vedações PTFE  - COMP L


VÁLVULA DE ESFERA – TRIPARTIDA – FORJADA – CLASSE 800.
Válvula de bloqueio de fl uxo Classe 800, indicada para utilização em diversos líquidos, gases e vapores em ampla faixa de

temperatura pressão conforme norma BSI BS EN ISO 17292. Construção tripartida (um corpo e duas tampas), facilitando
a manutenção sem a necessidade de desconectar as extremidades da linha.
Haste à prova de expulsão.
Opção de fornecimento com extremidades com niple estendido de 100mm.
De fácil aplicação para trava de cadeado.
Disponível na construção Fire Safe.
Disponível com vedação metal x metal para uso em temperaturas de até 400ºC.
DADOS TÉCNICOS:
BSI BS EN ISO 17292
NBR 15827 (sob consulta)
Teste de estanqueidade: API 598 ISO 10497 / API 607 (Fire Safe).
DIÂMETROS DISPONÍVEIS:
Passagem Reduzida: 3/4" – 1” – 1.1/4” – 1.1/2” – 2”
Passagem Plena: 1/4" – 3/8” – 1/2" – 3/4” – 1” – 1.1/4” – 1.1/2”
CONEXÕES:
ROSCA BSP - ISO 228
ROSCA NPT - ANSI/ASME B1.20.1
SOLDA SW - ASME B16.11
SOLDA BW - ASME B16.25
Niple 100mm - SCH 40/80/160/XXS

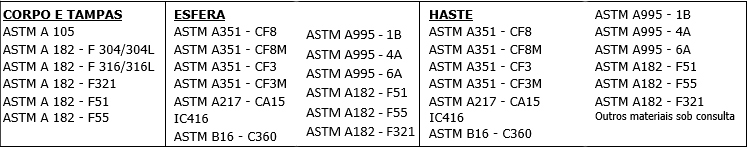

MATERIAIS:













VEDAÇÃO:
Supering / Stellite


VÁLVULA DE ESFERA MONOBLOCO – 1000 WOG
Válvula de bloqueio de fluxo, indicada para utilização em água, óleo ou gás com pressões que podem chegar até 56 bar (800 psi).
Também pode ser utilizada em vapor com pressão até 16 bar (232 psi).
Corpo em peça única com tampa roscada em uma das extremidades, o que minimiza pontos de fuga do fluido,
oferecendo segurança absoluta com vedação estanque.
Haste à prova de expulsão.

DADOS TÉCNICOS:
Construção conforme ASME B 16.34.
Testes de estanqueidade em conformidade com a API 598
DIÂMETROS DISPONÍVEIS:
Passagem Reduzida: 1/2" – 3/4" – 1” – 1.1/4” – 1.1/2” – 2”
Passagem Plena: 1/4" – 3/8” – 1/2" – 1” – 1.1/4” – 1.1/2”
Conexões:
ROSCA BSP - ISO 228
ROSCA NPT - ANSI/ASME B 1.20.1
Materiais Corpo e Tampas:
Aço carbono ASTM A216 - WCB
Aço inox 304 - ASTM A351 - CF8
Aço inox 316 - ASTM A351 - CF8M
Esfera: ASTM A351-CF8 - ASTM A351-CF8M - ASTM A217-CA15
Haste: AISI-304 - AISI-304L -  AISI-316 - AISI-316L - AISI-1020 - AISI-410 - AISI-416
Outros materiais sob consulta
Modelos disponíveis com furo de alívio de pressão
nas bitolas 1/4" e 3/8" (PP) e 1/2", 3/4" e 1" (PR)
Vedações PTFE  - COMP L


VÁLVULAS DE ESFERA MONOBLOCO EM LATÃO FORJADO
Válvula de bloqueio de fluxo disponível em passagem reduzida e plena, indicada para uso em redes
de água e ar com classe de pressão PN25 / PN30 quando utilizadas a temperatura ambiente.

ESPECIFICAÇÕES:
Corpo – Esfera – Haste: Em latão.
Vedações: PTFE (Teflon).
Temperatura máxima de trabalho: 90ºC


DIÂMETROS DISPONÍVEIS:
Passagem Reduzida: 1/2” - 3/4" - 1" - 1.1/4" - 1.1/2" - 2" - 2.1/2" - 3" - 4”
Passagem Plena       : 1/4" - 3/8" - 1/2” - 3/4" - 1" - 1.1/4" - 1.1/2" - 2" - 2.1/2" - 3" - 4”

Extremidades com rosca BSP. Conforme ISO 228.
Testes de estanqueidade em conformidade com a API 598
Haste à prova de expulsão.
Não devem ser utilizadas no final de linha.


VÁLVULA DE ESFERA MONOBLOCO PARA TANQUES E TAMBORES
Válvula de bloqueio de fluxo ideal para utilização em tambores, tanques de óleo e líquidos em geral.
Possui corpo em única peça com tampa roscada em uma das extremidades.
Disponível no tamanho de 2” com Passagem Reduzida.
Acionamento por alavanca, tubo e dispositivo de trava para cadeado, ou manual e dispositivo de fechamento automático.
O dispositivo de fechamento automático proporciona segurança, pois obriga a operação forçada da válvula. Isto é, a válvula
só se mantém acionada por ação do operador.
Este sistema é muito utilizado em tambores com líquidos inflamáveis, pois obriga o operador a ficar observando
a válvula enquanto acionada.
DADOS TÉNICOS:
Construção: ASME-B16.34
Teste de estanqueidade: API-598.
DIÂMETRO DISPONÍVEL:
DN. 2” – Com rosca BSP – ISO-228.
MATERIAIS:
Corpo e Tampa: ASTM-A351–CF8 (AISI-304)
Esfera: ASTM A351 - CF8 / ASTM-A351 - CF8M / ASTM-A217 - CA15 / IC416 / ASTM-B16 - C360
Vedação: PTFE – Comp. L
Haste: AISI-304 / AISI-304L / AISI-316 / AISI-316L / AISI-1020 / AISI-410 / AISI-416 / Outros materiais sob consulta.
